柔性软件调节+刚性保护跳闸
技术咨询 187 1796 4689
采用不允许向电网倒送电方式的用户侧并网发电系统时，需在公共连接点配置防逆流保护装置，同时可配置系统软件可采集并网点功率，并与发电设备通信调节实时发电量，通过防逆流软件柔性调节、防逆流保护刚性跳闸相结合的方案，在产生逆向功率倒送公共电网时快速断开并网柜，防止用户侧并网发电系统持续发电倒送公共电网。
AM5SE-IS 防逆流保护装置——单机版防逆流保护：
AM5SE-IS 防逆流保护装置主要适用于 35kV、10kV 及低压 400V 光伏发电、风力发电、储能充放电等新能源并网供电系统。当向公共电网有逆向供电现象时，可以快速切除并网点，使本站不持续向电网逆向供电，保证电站的使用满足电网要求。单机版方案适用于逆流监测点与跳闸点之间距离在100米以内的场景
AM5SE-PV 系列防逆流保护装置——主从机光纤直跳方案 ：
当逆流监测点与用户侧并网发电系统并网单元的并网柜之间线缆敷设距离在 100 m至 1.5km 之间主机从机之间可采用多模光纤为 62.5/125um，波长850nm，ST 接口连接。
当逆流监测点与用户侧并网发电系统并网单元的并网柜之间线缆敷设距离在 1.5km至 20km 之间，主机从机之间可采用单模光纤波长 1310nm，ST 接口连接。

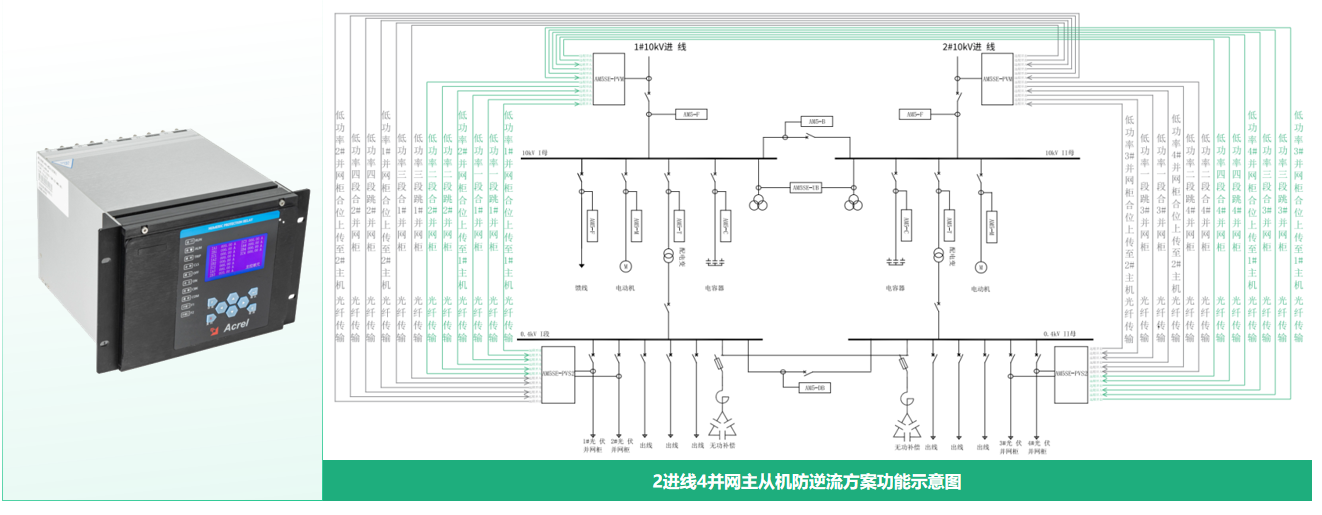

AM5SE-PV 系列防逆流保护装置——主从机光纤直跳方案：

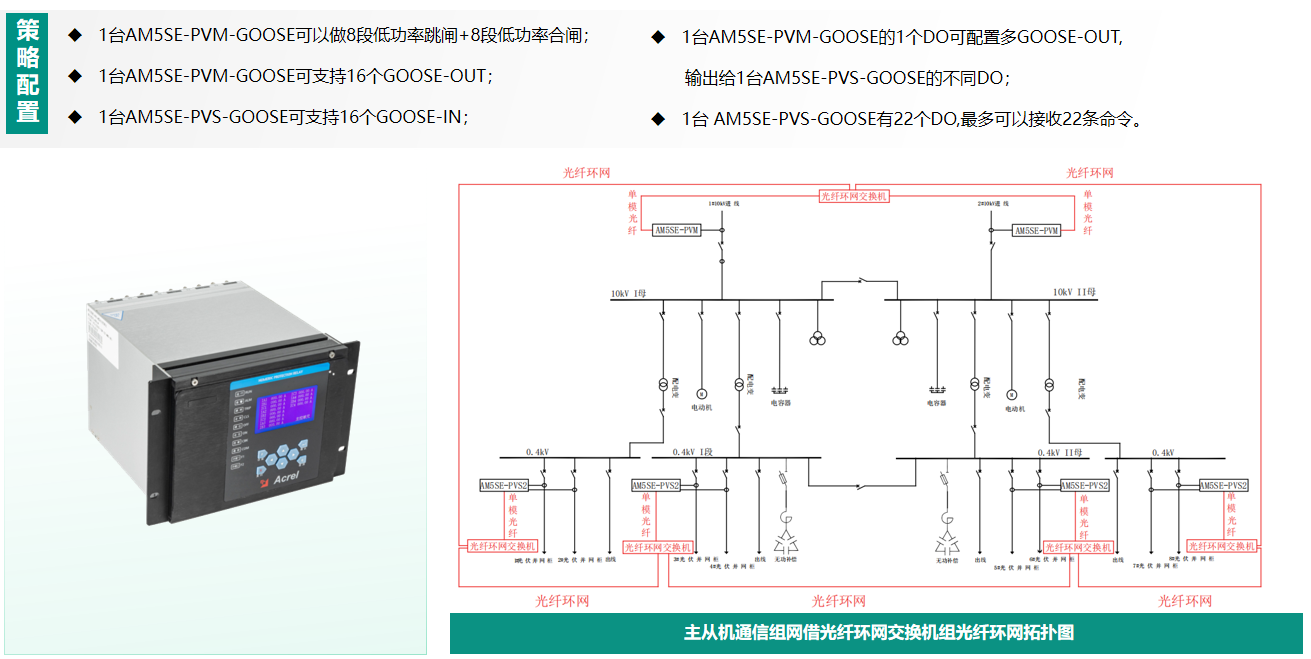

AM5SE-PV 系列防逆流保护装置——GOOSE通信方案

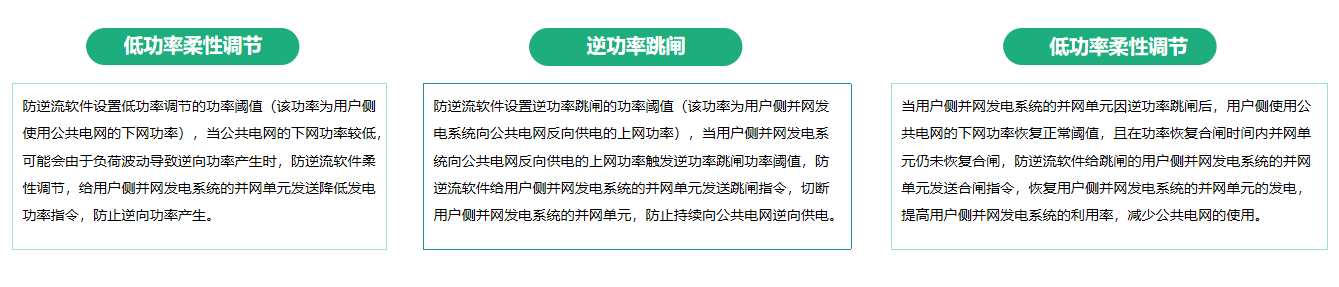

防逆流软件功能——系统柔性调节方案：

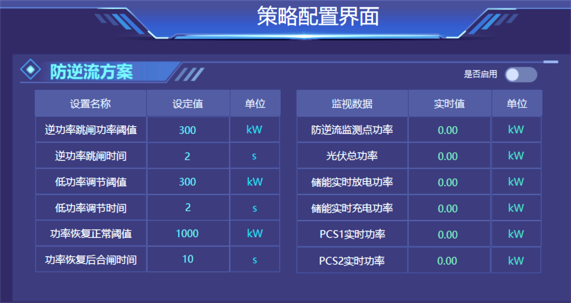

防逆流软件可实时监测防逆流监测点功率变化，当前光伏发电总功率、储能实时放电功率与储能实时充电功率以及每个并网单元并网点的实时功率。 防逆流软件可设置逆功率跳闸的功率阈值与跳闸动作时间、低功率调节的功率阈值与调节时间、以及功率恢复正常后判断合闸的功率值与恢复合闸动作时间。
